背景技术

    小型手推洗地机，由于其体积小巧玲珑的特点，深受广大用户的欢迎，人们在日常生活、工作中，也经常用到，现有的小型手推洗地机，由于其操控杆有一定的高度，使用的时候，遇到清洁桌子下面的地板，就要移动桌子，才便于清理，主要因为现有的手推洗地机的操作手柄都是固定的，不便于调节。

实用新型内容

    本实用新型所要解决的技术问题是针对现有技术的不足，提供一种新型的洗地机操控杆调节机构。

    为了实现上述目的，本实用新型所采取的措施：

    一种洗地机操控杆调节机构，包括相互连接的调节杆和两个对称安装的调节座，所述的调节杆内设置有滑道，滑道内设置有提拉杆，提拉杆外套有弹簧，提拉杆的底部连接有定位块，定位块与两个对称安装的调节座之间通过锯齿啮合连接；

    所述的调节杆与调节座之间通过螺栓和螺母连接，调节杆在调节座上可以180°旋转；

    所述的调节杆和调节座用铝合金压铸而成。

    本实用新型的有益效果：实用，生产成本低，结构简单，安装快捷，使用方便，便于手推杆角度的调节。

附图说明

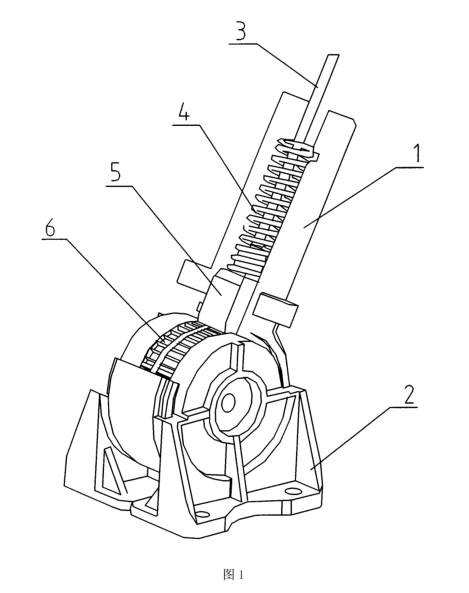

    图1，本实用新型的结构示意图。

具体实施方式

    一种洗地机操控杆调节机构，包括相互连接的调节杆I和两个对称安装的调节座2，所述的调节杆I内设置有滑道，滑道内设置有提拉杆3，提拉杆3外套有弹簧4，提拉杆3的底部连接有定位块5，定位块5与两个对称安装的调节座2之间通过锯齿6啮合连接；所述的调节杆I与调节座2之间通过螺栓和螺母连接，调节杆I在调节座2上可以180°旋转；所述的调节杆I和调节座2用铝合金压铸而成。

    在使用本实用新型的过程中，用螺丝将本实用新型固定在洗地机上，需要调节洗地机的操控杆的时候，只需拉起提拉杆3，提拉杆3带动定位块5，使定位块5与调节座2分离，即可在调节座2上旋转调节杆1，以调节适当的角度，角度调整好后，放下提拉杆3，弹簧4将定位块5推至调节座2上，并与两个调节座2上的锯齿6啮合连接，完成固定，即可使用调节好操控杆角度的洗地机，安装快捷，使用方便，便于调节，从而实现本实用新型的目的。

    本领域内普通的技术人员的简单更 改和替换，都是本实用新型的保护范围之内。
