背景技术

    目前，洗地机在生活和工作中有着广泛的应用，现有的洗地机，在其使用过程中，刷子的安装和拆卸很不方便，主要是因为刷子和洗地 机的飞轮之间的连接结构设计存在缺陷，这种安装和拆卸不便，不仅影响了工作效率，同时也增加了生产洗地机的成本。

实用新型内容

    本实用新型所要解决的技术问题是针对现有技术的不足，提供一种新型的洗地机刷子快速装卸机构。

    为了实现上述目的，本实用新型所采取的措施：

    一种洗地机刷子快速装卸机构，包括刷盘电机和刷子，刷盘电机上安装有飞轮，所述的飞轮上安装有法兰，刷子上设置有法兰接口，飞轮与刷子之间通过法兰和法兰接口连接;

    所述的飞轮与法兰之间通过螺钉固定连接；

    所述的法兰边缘设置有三个叶片，法兰接口对应三个叶片设置有三个缺口。

    本实用新型的有益效果：实用，生产成本低，便于安装、拆卸，使用方便，提高了工作效率。

附图说明

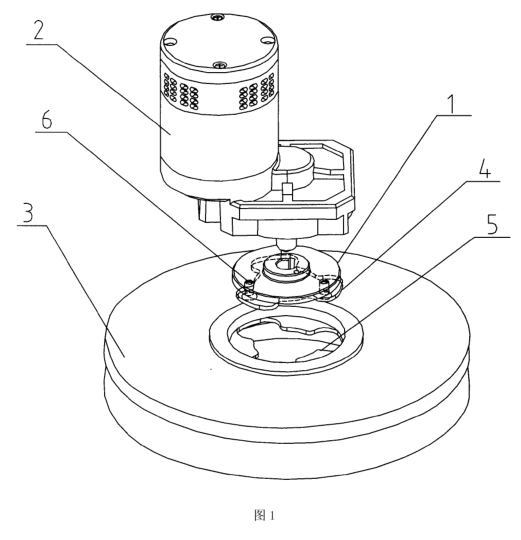

    图1，本实用新型的分解结构示意图。

具体实施方式

    一种洗地机刷子快速装卸机构，包括刷盘电机2和刷子3，刷盘电机2上安装有飞轮I，所述的飞轮I上安装有法兰4，刷子3上设置有法兰接口 5，飞轮I与刷子3之间通过法兰4和法兰接口 5连接；所述的飞轮I与法兰4之间通过螺钉6固定连接；所述的法兰4边缘设置有三个叶片，法兰接口 5对应三个叶片设置有三个缺口。

    将本实用新型安装在洗地机上，飞轮I与刷子3之间通过法兰4和法兰接口 5，能实现快速的连接和拆卸，连接的时候，将法兰4直接插入到法兰接口 5内，飞轮I带动法兰4转动的时候，法兰接口 5上的三个缺口形成的凸起会触碰到螺钉6，并带动刷子3 —起转动，实现刷子3洗地的目的，拆卸刷子3的时候，只需停止刷盘电机2的转动，刷子3由于惯性会继续转动，刷子3上的法兰接口 5即可脱离法兰4，实现了拆卸，安装、拆卸快速，使用方便，提高了工作的效率；从而实现本实用新型的目的。
