背景技术

    目前，在商场、工厂等需要经常进行地面清洁的场地，传统的人力拖地方式费时费力，且效果不佳，为此，专用的洗地机应用而生。如中国专利ZL200920274220.8公布的一种“洗地机”，其包含有主机和活动清洗器，在实际使用中发现，该装置对于洗地清扫过后的污水无法进行及时回收处理，为此需要配备专门的吸水扒对污水进行回收处理，为达到最大的回收效果，吸水扒与洗地机的连接与至关重要。

具体内容

    在于克服上述不足，提供一种具有调节功能的洗地机用吸水扒连接机构。

    一种洗地机用吸水扒连接机构，所述机构包含有固定板、连接板、固定螺栓和调整螺栓，所述固定板中部开有一固定孔，下部开有一调整孔，所述调整孔为一弧形孔，所述连接板为一由横板和竖板构成的倒“T”形结构，所述竖板的上部开有一固定螺孔，所述竖板的中部开有一调整螺孔，所述固定螺栓旋至于固定孔和固定螺孔内，所述调整螺栓旋至于调整孔和调整螺孔内。

    本实用新型洗地机用吸水扒连接机构，所述固定孔位于该弧形调整孔的圆心处。

    本实用新型洗地机用吸水扒连接机构，所述横板左右两端对称设置有连接槽。

    与现有技术相比，本实用新型的有益效果是：

    使得与连接板相连的吸水扒在水平面内能够进行一定的旋转，从而有助于吸水扒旋转至一合适的位置，使得吸水扒能够调节至最佳的工作位置。

附图说明

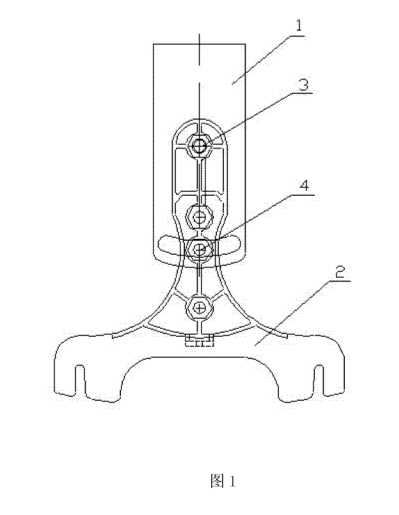

    图1为本实用新型洗地机用吸水扒连接机构的结构示意图。

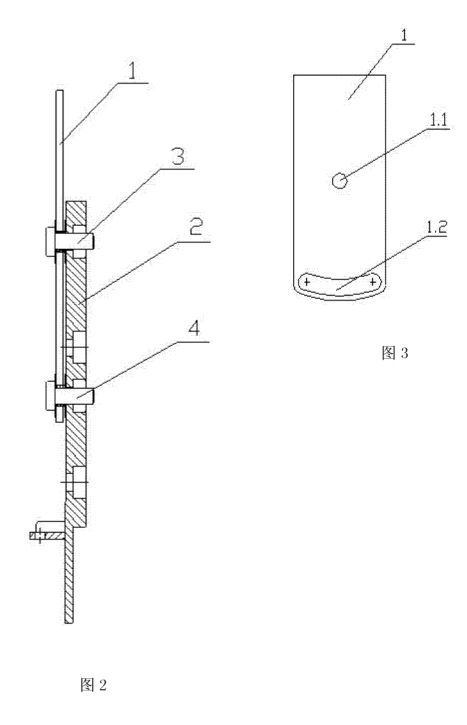

    图2为本实用新型洗地机用吸水扒连接机构图1的侧视图。

    图3为本实用新型洗地机用吸水扒连接机构的固定板结构示意图。

    图4为本实用新型洗地机用吸水扒连接机构的连接板结构示意图。

    其中：固定板1、连接板2、固定螺栓3、调整螺栓4；

    固定孔1.1、调整孔1.2；

    固定螺孔2.1、调整螺孔2.2、连接槽2.3。
