背景技术

    目前，在一些清洗面积比较大的场合，需要使用洗地机进行清洗作用。洗地机在工作过程中边行进边进行清洗，然而在实际的使用过程中，难免会因为一些意外状态需要中断清洗过程，此时需要为洗地机配备专用的刹车机构。

发明内容

    本实用新型的目的在于克服上述不足，提供一种能够及时有效的对洗地机进行制动的刹车机构。

    本实用新型的目的是这样实现的：一种洗地机用刹车机构，所述机构包含有底板， 所述底板上一端铰接有一扳手，另一端设置有一套筒，所述扳手上铰接有一连接件，且该连接件一端与扳手相铰接，另一端与一定位杆的一端相铰接，所述定位杆插至于套筒内，且定位杆的另一端开有螺孔，所述螺杆旋置于螺孔内。

    与现有技术相比，本实用新型的有益效果是：

    本实用新型结构简单，使用方便，当需要制动时，利用脚踢即可轻松的完成有效制动。

附图说明

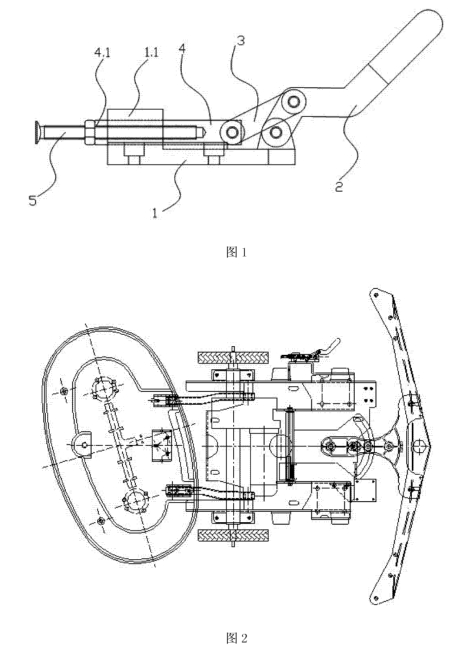

    图1为本实用新型洗地机用刹车机构的结构示意图。

    图2为本实用新型洗地机用刹车机构的应用状态示意图。

    其中：

    底板1、扳手2、连接件3、定位杆4、螺杆5 ；

    套筒 1.1、螺孔 4.1。

具体实施方式

    参见图1，本实用新型涉及的一种洗地机用刹车机构，所述机构包含有底板1，所述底板1上一端铰接有一扳手2，另一端设置有一套筒1.1，所述扳手2上铰接有一连接件 3，且该连接件3 —端与扳手2相铰接，另一端与一定位杆4的一端相铰接，所述定位杆4插至于套筒1.1内，所述定位杆4的另一端开有螺孔4.1，所述螺杆5旋置于螺孔4.1内。

    参见图2，使用时，将本实用新型安装于洗地机的滚轮旁，将螺杆5正对滚路，在此过程中，可将螺杆5通过与螺孔4.1的配合调节至合适的长度，当遇到紧急情况需要立即停车时，可用脚踢动扳手2，使得其做逆时针运动，从而带动连接件3将定位杆4向左运动，使得定位杆4上的螺杆5与滚轮接触，实现摩擦制动。
